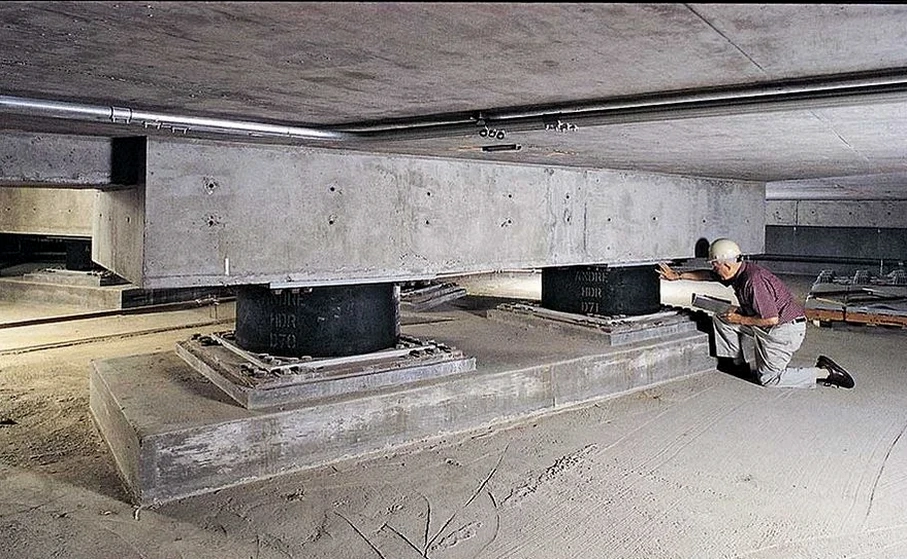

Un proyecto residencial de 15 pisos, emplazado sobre la terraza fluvial del río Mapocho en Maipú, enfrentó un desafío sísmico particular: aceleraciones espectrales que duplicaban el umbral de servicio para elementos no estructurales. La solución no pasó por rigidizar la estructura, sino por desacoplarla del terreno mediante un sistema de aislación de base con elastómeros de alto amortiguamiento. Esta decisión técnica, cada vez más frecuente en la comuna, responde a un perfil de suelo donde las gravas arenosas con intercalaciones finas —típicas de la zona poniente de Maipú— amplifican las ondas de corte en periodos cortos. El diseño de aislación sísmica de base requiere integrar la microzonificación sísmica con ensayos dinámicos de laboratorio, porque la respuesta del aislador depende tanto de su geometría como de la rigidez real del subsuelo bajo la losa de fundación.
Un sistema de aislación bien diseñado puede reducir las aceleraciones de piso hasta en un 60% comparado con una base fija, protegiendo contenido y tabiquería en sismos severos.
Metodología aplicada en Maipú
- Selección del tipo de aislador —elastomérico con núcleo de plomo, de alto amortiguamiento o péndulo de fricción— según el periodo objetivo y la carga axial máxima.
- Modelación no lineal de la interfaz de aislación en software de elementos finitos, calibrada con las curvas G/Gmax y amortiguamiento del suelo obtenidas en el ensayo triaxial cíclico.
- Verificación de desplazamientos laterales máximos bajo sismo máximo creíble, incluyendo efecto de torsión accidental y excentricidad de masa.
Riesgos y consideraciones en Maipú
Maipú se ubica en una zona de transición geológica donde el contacto entre los depósitos aluviales del Mapocho y los suelos finos de la Depresión Central genera contrastes de impedancia sísmica. La velocidad de onda de corte (Vs30) en sectores como Ciudad Satélite ronda los 350 m/s —clasificación C de la NCh433—, pero en áreas próximas al Zanjón de la Aguada desciende a 220 m/s, entrando en categoría D. Un diseño de aislación sísmica de base que no capture esa variabilidad corre el riesgo de sobredimensionar los aisladores —con sobrecosto en dispositivos y losa de fundación— o, peor aún, subdimensionar la junta sísmica perimetral, provocando impacto contra muros de contención durante un terremoto. La profundidad del nivel freático, que en Maipú puede encontrarse a solo 4 metros en invierno, introduce además el desafío de la subpresión bajo la losa de aislación, exigiendo un diseño integrado con sistemas de drenaje permanente.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contato@sondajespt.com
Nuestros servicios de Diseño de aislación sísmica de base
El proceso de diseño de aislación sísmica de base que aplicamos en Maipú parte de una premisa: el sistema de aislación es una interfaz dinámica, no un simple cojín. Cada etapa —desde la campaña geofísica hasta el control de calidad en fábrica— se ejecuta bajo un protocolo de trazabilidad que permite al ingeniero estructural tomar decisiones con datos validados.
Modelación estructural y selección de aisladores
Desarrollamos el modelo no lineal del edificio aislado en SAP2000 o ETABS, incorporando las propiedades histeréticas de los aisladores calibradas con ensayos de caracterización. El análisis incluye siete registros sísmicos escalados al espectro de sitio de Maipú y verificación de derivas residuales bajo sismo de servicio.
Ensayos de caracterización dinámica de suelos
Ejecutamos campañas de downhole y MASW para obtener perfiles de Vs hasta 30 metros de profundidad, complementados con ensayos de columna resonante que determinan las curvas de degradación de rigidez del suelo. Estos parámetros alimentan directamente el modelo de interacción suelo-estructura del sistema aislado.
FAQ
¿En qué tipo de proyectos en Maipú se justifica técnicamente la aislación sísmica de base?
Se justifica en edificios esenciales —hospitales, cuarteles de bomberos, centros de datos— y en proyectos residenciales o de oficinas donde el desempeño operacional post-sismo es crítico. En Maipú, la combinación de suelos tipo C y D con alta densidad de edificación hace que la protección de contenido y la continuidad de servicio sean factores determinantes. La NCh2745 establece los criterios de elegibilidad según categoría de ocupación.
¿Cuál es el rango de inversión para el diseño de un sistema de aislación sísmica de base?
El diseño completo, incluyendo campaña geofísica, modelación estructural no lineal, selección de aisladores, planos de detalles y especificaciones técnicas, se sitúa típicamente entre $1.800.000 y $4.185.000, dependiendo de la complejidad geométrica del edificio y la cantidad de escenarios sísmicos a evaluar.
¿Qué diferencia hay entre aisladores elastoméricos y de péndulo de fricción?
Los aisladores elastoméricos —con o sin núcleo de plomo— disipan energía por deformación histerética del caucho y fluencia del plomo, con un comportamiento acoplado en las dos direcciones horizontales. Los péndulos de fricción desacoplan el movimiento horizontal del vertical mediante una superficie esférica; su periodo es independiente de la masa soportada y ofrecen mayor capacidad de recentrado. La elección depende del periodo objetivo, la carga axial y el espacio disponible bajo la losa.
¿Cómo se verifica el desempeño del sistema de aislación antes de la construcción?
Mediante un protocolo de ensayos de prototipo en laboratorio acreditado bajo ISO 17025, que incluye ensayos de compresión vertical, corte cíclico a diferentes amplitudes de deformación angular —desde 25% hasta 200% de la deformación de diseño— y ensayos de envejecimiento acelerado. Los resultados se contrastan con las propiedades de diseño y se ajusta el modelo estructural antes de emitir los planos de construcción.
