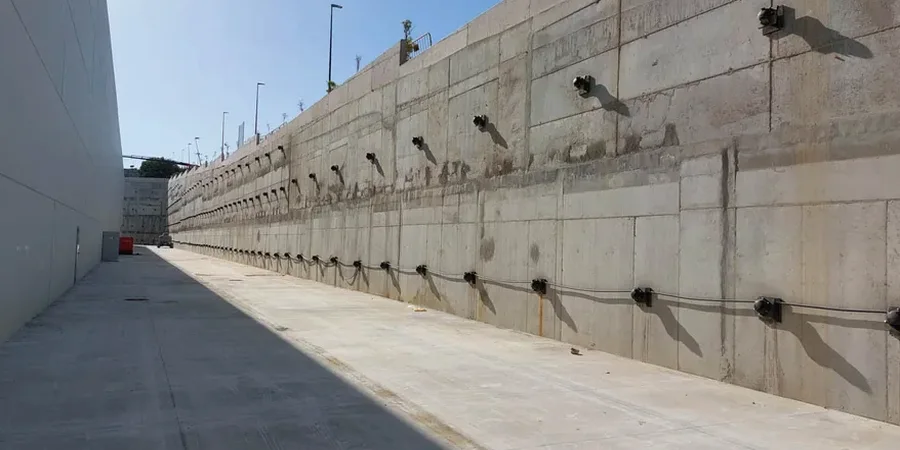

Con más de 500 mil habitantes, Maipú es la comuna más poblada de la provincia de Santiago, asentada sobre suelos que van desde gravas fluviales del río Mapocho hasta depósitos finos en los sectores de Rinconada. El terremoto de 2010 dejó claro que las estructuras de contención deben soportar aceleraciones sísmicas considerablemente mayores a lo que suponían las prácticas antiguas. Por eso, el diseño de anclajes activos y pasivos en esta zona no puede ser genérico. La elección entre un anclaje que pretensa el terreno desde el inicio o uno que trabaja por fricción al deformarse depende de la altura del corte, la proximidad a viviendas existentes y la respuesta dinámica del subsuelo. Un perfil de suelo mal caracterizado, especialmente si se ignora la presencia de lentes de arcilla bajo la grava, lleva a longitudes de bulbo insuficientes. Para definir estos parámetros con certeza, el paso previo casi obligado es un ensayo CPT que entregue un perfil continuo de resistencia, complementado con sondeos que permitan correlacionar la estratigrafía real del sector poniente de la ciudad.
Un bulbo de anclaje en grava de Maipú puede perder el 40% de su capacidad si se instala bajo el nivel freático sin la presión de inyección adecuada.
Metodología aplicada en Maipú
Riesgos y consideraciones en Maipú
Comparar el sector de Ciudad Satélite con el área industrial de Camino a Melipilla ilustra bien el contraste de riesgo. En Ciudad Satélite se encuentran suelos granulares densos que, a primera vista, parecen ideales para cualquier anclaje. Sin embargo, la profundidad del sello de fundación de las casas vecinas obliga a perforar con sumo cuidado para no descomprimir el terreno bajo las propiedades colindantes. En Camino a Melipilla, en cambio, la presencia de rellenos no controlados de antiguas parcelas agrícolas genera un riesgo de sobrecarga diferida sobre los anclajes pasivos, que puede traducirse en fluencia del tendón. La corrosión del acero en suelos con fluctuación de la napa es otro factor crítico. El equipo técnico evalúa la agresividad del suelo y especifica protección anticorrosión clase I o II según corresponda. Ignorar estas diferencias entre dos puntos de Maipú separados por apenas cinco kilómetros es la causa principal de fallas en las pantallas de contención durante el primer evento sísmico fuerte.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contato@sondajespt.com
Nuestros servicios de Diseño de anclajes activos/pasivos
El diseño de anclajes en Maipú se aborda desde la campaña de exploración hasta el control de tensión final, integrando la respuesta sísmica del suelo de la cuenca de Santiago.
Cálculo de capacidad y longitud de anclaje
Determinamos la carga última del bulbo mediante correlaciones con SPT o CPT y verificamos la longitud libre para garantizar que el bulbo quede fuera de la cuña activa de Rankine, especialmente en los cortes verticales de las excavaciones del centro de Maipú.
Especificación de protección anticorrosiva
Clasificamos la agresividad del suelo de Maipú (pH, resistividad, sulfatos) para definir si el anclaje requiere doble protección con vaina corrugada e inyección de lechada de cemento bajo presión, según recomendaciones PTI.
Ensayos de arrancamiento y recepción
Ejecutamos y supervisamos pruebas de carga estática según NCh 165, validando la carga de bloqueo para anclajes activos y la carga última para pasivos, ajustando la tensión de diseño si el comportamiento del bulbo difiere del modelo teórico.
FAQ
¿Cuál es la diferencia principal entre un anclaje activo y uno pasivo en contención de suelos?
El anclaje activo se tensa con gato hidráulico hasta una carga de diseño y se bloquea contra la estructura, eliminando deformaciones desde el inicio; es típico en muros de sótano o pantallas. El pasivo no se pretensa: trabaja cuando el terreno se mueve, ideal para estabilizar taludes o cortes temporales donde se admite cierta deformación controlada.
¿En qué rango de precio se sitúa el diseño de un sistema de anclajes para un proyecto en Maipú?
El estudio geotécnico completo más el diseño de ingeniería de detalle para un sistema de anclajes en la comuna de Maipú suele manejarse en el rango de $467.000 a $1.759.000, dependiendo de la envergadura del corte, el número de líneas de anclaje y la profundidad de la campaña de exploración requerida.
¿Qué pasa si durante la perforación del anclaje aparece agua freática antes de lo previsto?
En los sectores bajos de Maipú, como los aledaños al Zanjón de la Aguada, es común hallar la napa a menos de 4 metros. En ese caso se modifica la técnica de inyección, usando tubería de inyección con manguitos y lechada de cemento con aditivos expansivos para asegurar que el bulbo no se lave ni pierda adherencia.
¿Cómo afecta la sismicidad de la zona poniente de Santiago al diseño de anclajes?
La aceleración efectiva en Maipú puede superar 0.40g en suelo tipo C según el decreto supremo 61. Los anclajes se verifican bajo la combinación de carga sísmica de NCh 2369, asegurando que la carga axial mayorada no supere el 80% de la carga última del tendón y que el bulbo mantenga un factor de seguridad mínimo de 1.1 ante el sismo de diseño.
