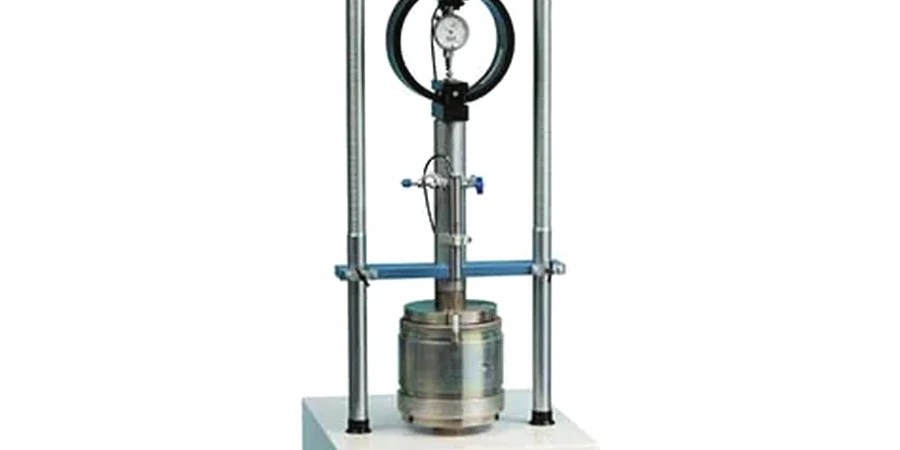

El ensayo CBR inicia con la prensa de penetración universal de 50 kN posicionada sobre la muestra compactada en el molde de 152 mm de diámetro, un equipo que en Maipú debe calibrarse cada 40 días por la alta frecuencia de uso en los proyectos viales del sector poniente de Santiago. La preparación de probetas sigue la compactación dinámica especificada en la NCh 1534/2, aplicando 12, 25 o 56 golpes por capa según la energía requerida por el proyectista. El pistón de 19.35 cm² de sección penetra a 1.27 mm por minuto mientras las celdas de carga registran la resistencia del suelo, un dato que en las arcillas expansivas de Maipú puede variar drásticamente entre la condición sin sumergir y la muestra saturada durante 96 horas. Para complementar este análisis y obtener un perfil estratigráfico completo, se recomienda integrar los resultados con un ensayo de penetración estándar que permita correlacionar la resistencia a la penetración con la capacidad de soporte a distintas profundidades.
Un CBR inferior al 6% en la subrasante de Maipú puede duplicar el espesor de la estructura de pavimento requerida.
Metodología aplicada en Maipú
Riesgos y consideraciones en Maipú
Un error que se repite en los proyectos viales de Maipú es omitir la fase de inmersión de las probetas, asumiendo que el CBR sin saturar representa la condición de servicio definitiva, cuando en realidad las napas freáticas someras presentes en sectores como Rinconada o el eje Camino a Melipilla generan ascensión capilar que satura la subrasante durante el invierno. La NCh 1852.Of2017 exige la inmersión de 96 horas precisamente para simular esta condición crítica; un valor de CBR obtenido sin saturación puede ser hasta un 40% mayor que el valor saturado, llevando a un subdimensionamiento de la estructura de pavimento que se manifestará en ahuellamientos y agrietamientos prematuros. La experiencia en la comuna indica que los suelos de origen aluvial con presencia de limos arcillosos pierden resistencia drásticamente al aumentar la humedad, por lo que el ensayo debe ejecutarse sin atajos metodológicos y considerando siempre la peor condición de humedad esperable en la zona.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contato@sondajespt.com
Nuestros servicios de Estudio CBR para diseño vial
El estudio CBR para diseño vial en Maipú se inserta dentro de un programa de exploración geotécnica orientado a proporcionar los parámetros de rigidez y resistencia de la subrasante exigidos por el Manual de Carreteras del MOP. Cada uno de los siguientes servicios se ejecuta con equipos calibrados bajo la norma ISO 17025 y con personal técnico que conoce la variabilidad espacial de los suelos de la comuna.
Ensayo CBR de laboratorio (NCh 1852)
Ejecutamos el ensayo completo con tres probetas compactadas a diferentes energías (12, 25 y 56 golpes por capa), incluyendo la fase de inmersión de 96 horas con medición de hinchamiento y sobrecargas normalizadas, para obtener la curva CBR-humedad-densidad que define el valor de diseño para la estructura de pavimento.
Compactación Proctor modificado según NCh 1534/2
Realizamos el ensayo de compactación Proctor modificado como paso previo indispensable para la preparación de probetas CBR, determinando la humedad óptima y la densidad máxima seca del material de subrasante extraído mediante calicatas en la zona de proyecto.
Control de compactación en obra con cono de arena
Verificamos in situ que la capa de subrasante compactada alcance al menos el 95% de la densidad máxima seca obtenida en laboratorio, utilizando el método del cono de arena según NCh 1516, con mediciones distribuidas cada 150 m² de superficie compactada.
Granulometría y límites de Atterberg complementarios
Clasificamos el suelo de subrasante según el sistema USCS mediante ensayos de granulometría por tamizado (NCh 165) y determinación del límite líquido y plástico (NCh 1517), parámetros que se correlacionan con el valor de CBR esperable en suelos finos de Maipú.
Recurso en video
FAQ
¿Cuál es el costo de un estudio CBR para diseño vial en Maipú?
El precio de un ensayo CBR completo, incluyendo la compactación de tres probetas a distintas energías, la inmersión de 96 horas y la emisión del informe con la curva CBR-humedad-densidad, se sitúa entre $78.000 y $152.000, dependiendo de la cantidad de puntos de muestreo y de los ensayos complementarios como el Proctor modificado o la granulometría que se requieran para caracterizar el material de subrasante.
¿Qué valor de CBR se considera aceptable para una subrasante en Maipú?
El Manual de Carreteras del MOP establece que una subrasante con CBR inferior al 6% clasifica como inadecuada y requiere mejoramiento, mientras que valores entre 6% y 20% se consideran aceptables para tránsito medio. En Maipú, los suelos finos del valle aluvial suelen arrojar CBR entre 3% y 8% sin mejoramiento, por lo que es frecuente la estabilización con cal o cemento para alcanzar los valores exigidos por el diseño estructural del pavimento.
¿En qué época del año conviene realizar el estudio CBR en Maipú?
El ensayo CBR puede ejecutarse en cualquier época del año, pero es recomendable tomar las muestras durante el periodo estival en Maipú, entre octubre y marzo, cuando los suelos presentan menor humedad natural y las calicatas no se ven afectadas por napas freáticas elevadas. Si la extracción se realiza en invierno y el material se ensaya sin el secado adecuado, los resultados pueden subestimar la capacidad de soporte real de la subrasante.
